Mis on ip67 led draiver?

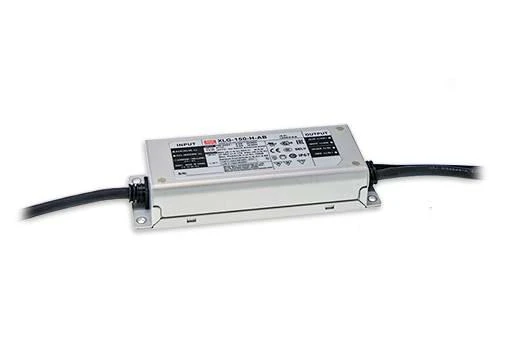

IP67 LED driver mainly refers to Meanwell XLG series waterproof LED power supplies. With fully sealed aluminum housing, it delivers excellent dustproof and waterproof performance, perfectly suitable for all outdoor lighting applications. Meanwell XLG IP67 waterproof LED driver, sealed aluminum casing, dust & water resistant for outdoor use. Constant power output, wide 100–305VAC input with high PF>0,95, kõrge kasutegur 90%-91%, ventilaatorita jahutus, -40 kraadi ~90 kraadi lai temperatuurivahemik, reguleeritav vool, mis ühildub erinevate LED valgustitega.
Miks valida ip67 led draiver?
Valige välisvalgustuse jaoks Meanwell XLG IP67 LED-draiver. Veekindel tolmukindel alumiiniumkest, pidev võimsus, lai
100-305VAC sisend kõrge PFC-ga, suure tõhususega ventilaatorita disain, lai temperatuurivahemik, täielikud kaitsed, hämardatav valik, pikk kasutusiga ja 5-aastane garantii.
Lai sisendvahemik 100–305 V vahelduvvoolu (I klass)
Täielik väljundvõimsus 70–100% püsiva võimsusega töörežiimil
Metallist korpus IP67, sobib kasutamiseks välitingimustes
Ülepingekaitse 6KV/4KV-ga (10KV/6KV valikuline)
3-ühes hämardusfunktsioon (Dim to off ja Isolation disain)
India (EESL) versioon, millel on sisendülepinge kaitse, talub sisendpinget 440 Vac 48 tundi
Kaitsefunktsioonid: OVP/SCP/OCP/OTP
Life time >50 000 tundi. ja garantii 5 aastat
Spetsifikatsioon
| Parameetri kategooria | Parameetri üksus | XLG-150□-12-□ Tehnilised andmed | XLG-150□-24-□ Tehnilised andmed | Märkused / Märkused |
| VÄLJUND | DC PINGE | 12V | 24V | Alalisvoolu väljundpinge nimipinge |
| PIDEV PRAEGUNE PIIRKOND | 8.4~12V | 16.8~24V | Märkus.2 | |
| HINNAGA VOOLU | 12.5A | 6.25A | Maksimaalne nimiväljundvool | |
| NIMIVÕIMSUS | 150W | 150W | Mõlema versiooni täisnimivõimsus | |
| RIPPLE & NOISE (max.) | 150 mVp-lk | 240 mVp-lk | Märkus.3, tipp-to-maksimaalne väärtus | |
| PRAEGUNE ADJ. VAHEND | 6.5~12.5A | 3.2~6.25A | Reguleeritav ainult A-tüübi jaoks (sisseehitatud-potentsiomeetri kaudu) | |
| PINGETOLERANTS | ±3.0% | ±2.0% | Märkus.4 | |
| LIINIREGULEERIMINE | ±0.5% | ±0.5% | Sisendpinge muutusest põhjustatud väljundpinge hälve | |
| KOORMUSE REGULEERIMINE | ±2% | ±1% | Koormuse muutusest põhjustatud väljundpinge hälve | |
| SEADISTAMINE, tõusuaeg | 500 ms, 100 ms / 230 VAC, 1200 ms, 100 ms / 115 VAC | Sama, mis vasakul | Märkus.6 | |
| OOTEAEG (Tüüp) | 10ms/230VAC, 10ms/115VAC | Sama, mis vasakul | Tavaline väljundi ooteaeg pärast sisendi väljalülitamist | |
| SISEND | PINGE ALA | 100~305VAC, 142~431VDC | Sama, mis vasakul | Märkus.5, lai pingesisend, AC/DC universaalne |
| SAGEDUSALA | 47 ~ 63 Hz | Sama, mis vasakul | Ühildub ülemaailmsete võrgusagedusstandarditega | |
| VÕIMUSTEGUR | PF suurem või võrdne 0,97/115 VAC, PF suurem või võrdne 0,95/230 VAC, PF suurem või võrdne 0,92/277 VAC@täiskoormus | Sama, mis vasakul | Minimaalne võimsustegur täiskoormusel | |
| TOTAL HARMOONILINE MOONUTUS | THD<10%(@load≥50%/115VAC,230VAC; @load≥75%/277VAC) | Sama, mis vasakul | Maksimaalne harmooniline summaarne moonutus vastava koormuse korral | |
| TÕHUSUS (tüüp) | 91.50% | 93% | Tüüpiline energia muundamise efektiivsus nimitöötingimustes | |
| AC VOOLU | 1,8A/115VAC, 1,0A/230VAC, 0,8A/277VAC | Sama, mis vasakul | Nimisisendvool erinevatel sisendpingetel | |
| SUUREV VOOLU (Tüüp.) | KÜLMALGUS 50A (twidth=500μs mõõdetuna 50% Ipeak juures) 230VAC juures; NEMA 410 järgi | Sama, mis vasakul | Maksimaalne sisselülitusvool külmkäivituse ajal, vastab NEMA 410 standardile | |
| MAX. Toiteallikate arv 16A voolukaitselülitil | 4 ühikut (B-tüüpi kaitselüliti) / 8 ühikut (C-tüüpi kaitselüliti) 230 VAC juures | Sama, mis vasakul | Maksimaalselt paralleelsed seadmed töötingimustes alla 230 VAC | |
| LEKKEVOOL | <0.75mA/277VAC | Sama, mis vasakul | Maksimaalne lekkevool alla 277 VAC sisendi | |
| EI OLE KOORMUSTARBIMINE | Koormuseta energiatarve<0.5W(for standard version) | Sama, mis vasakul | Ooterežiimi energiatarve koormuseta | |
| KAITSE | Kaitsefunktsioonid | ÜLE VOOLU | 95-108%; Luksusrežiim või konstantse voolu piiramine, taastub automaatselt pärast rikke kõrvaldamist | |
| Kaitsefunktsioonid | LÜÜS | Luksusrežiim või konstantse voolu piiramine, taastub automaatselt pärast rikke kõrvaldamist | ||
| Kaitsefunktsioonid | ÜLEPINGE | 13,5~18V (12V mudel) / 27~34V (24V mudel); Lülitage väljundpinge välja, taas-lülitage taastamiseks sisse | ||
| Kaitsefunktsioonid | SISEND ÜLEPINGE | 320~390VAC; Lülitage väljundpinge välja, kui sisendpinge ületab kaitsepinge, taastub automaatselt pärast rikke kõrvaldamist | Märkus.7; Võib taluda sisendpinge pinget 440 Vac 48 tundi @ tc max 75 kraadi | |
| Kaitsefunktsioonid | ÜLETEMPERATUUR | Lülitage väljundpinge välja, taas{0}}lülitage taastamiseks sisse | ||
| KESKKOND | Keskkonnaspetsifikatsioonid | TÖÖTEMP. | Tcase=-40~+90 kraadi | Vaadake jaotist "VÄLJANDUSKOORMUS vs TEMPERATUUR". |
| Keskkonnaspetsifikatsioonid | MAX. JUHTUMI TEMP. | Tcase=+90 kraadi | ||
| Keskkonnaspetsifikatsioonid | TÖÖNIiskus | 20–95% suhteline õhuniiskus mitte-kondenseeruv | ||
| Keskkonnaspetsifikatsioonid | SÄILITAMISTEMP., NIiskus | -40–+90 kraadi, 10–95% suhteline õhuniiskus | ||
| Keskkonnaspetsifikatsioonid | TEMP. KOEFITSIENT | ±0,06%/kraad | 0-60 kraadi | |
| Keskkonnaspetsifikatsioonid | VIBRATSIOON | 10 ~ 500 Hz, 5G 12 min./1 tsükkel, periood 72 min. igaüks piki X-, Y- ja Z-telge | ||
| OHUTUS & EMC | Põhilised ohutusnõuded | OHUTUSSTANDARDID | UL8750 (tüüp "HL"), UL879, CSA C22.2 nr. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 sõltumatu, BS EN/EN62384; GB19510.1, GB19510.14; EAC TP TC 004; J61347-1(H29), J61347-2-13(H29), KC61347-1, KC61347-2-13, IS15885(Osa 2/Sec13); NOM-058-SCFI-2017; IP67 kinnitatud | Märkus.7; Ainult XLG-150I tüübi jaoks; Välja arvatud tühi tüüp |
| Põhilised ohutusnõuded | TALDAB PINGET | I/P-O/P: 3,75KVAC; I/P-FG:2KVAC; O/P-FG:1,5KVAC | ||
| Põhilised ohutusnõuded | Isolatsioonitakistus | 100M oomi / 500VDC | I/P-O/P, I/P-FG, O/P-FG; 25 kraadi /70% suhteline õhuniiskus | |
| EMC emissioon | Läbiviidud | BS EN/EN55015(CISPR15), GB/T17743 | ---- | |
| EMC emissioon | Kiirganud | BS EN/EN55015(CISPR15), GB/T17743 | ---- | |
| EMC emissioon | Harmooniline vool | BS EN/EN61000-3-2, GB/T17625.1 | C-klass @koormus suurem kui 50% või sellega võrdne | |
| EMC emissioon | Pinge virvendus | BS EN/EN61000-3-3 | ---- | |
| EMC emissioon | BS EN/EN61547 | - | - | |
| EMC häirekindlus | ESD | BS EN/EN61000-4-2 | Tase 3, 8KV õhk; Tase 2, 4KV kontakt | |
| EMC häirekindlus | Kiirganud | BS EN/EN61000-4-3 | 2. tase | |
| EMC häirekindlus | EFT/sari | BS EN/EN61000-4-4 | 3. tase | |
| EMC häirekindlus | Ülepinge | BS EN/EN61000-4-5 | 4KV/liin-liin 6KV/liin-Maa (6K/10K valik) | |
| EMC häirekindlus | Läbiviidud | BS EN/EN61000-4-6 | 2. tase | |
| EMC häirekindlus | Magnetväli | BS EN/EN61000-4-8 | 4. tase |
Rakendus
1. Välisvalgustus
Tänavavalgustid, teeradade valgustus Prožektorid, staadioni- ja aiaprožektorid Tunnelivalgustid, allkäiguvalgustus Ranniku- ja mereäärne valgustus (IP67 veekindel -korrosioonivastane) Arhitektuurne fassaadivalgustus, seinapesuvalgustid
2. Kaubanduslik tööstusvalgustus
Lao- ja tehase LED-siltide kõrged / madalad valgustid, suur välireklaami ekraan, külmhoone ja niiske töökoja valgustus, parkla ja bensiinijaama valgustid
3. Spetsiaalsed valgustusprojektid
Taimekasvatusvalgustid, põllumajanduslikud täitevalgustid Kalalaeva mere LED-lambid Maastiku dekoratiivvalgustid, välipuhkuse neoonvalgustid Nutikas hämardatav valgustussüsteem (0-10V/PWM/takisti 3-ühes hämardus)
